产品概述

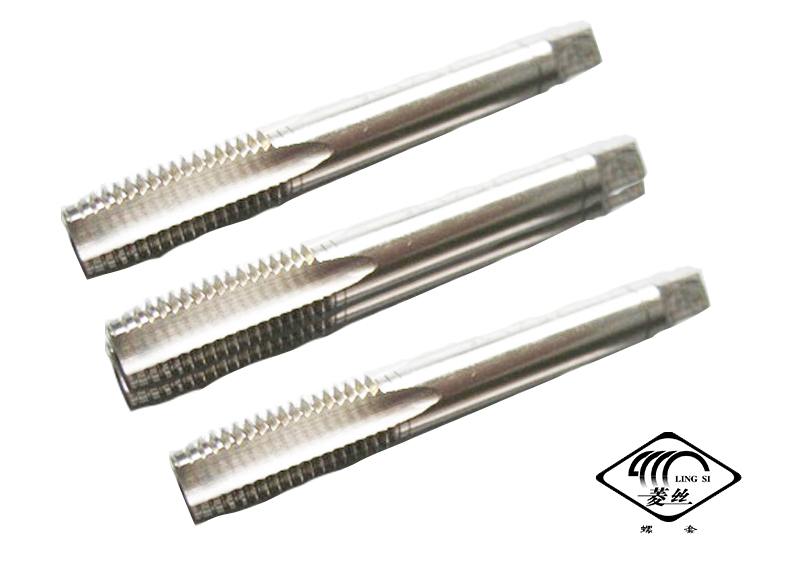

螺套丝锥是用于加工钢丝螺套安装孔的专用内螺纹,也叫钢丝螺套丝攻、ST丝锥。结构尺寸依照航空标准和国家标准《细柄机用和手用丝椎》 GB3464-83 等标准要求制造,可机用也可手用。


    钢丝螺套丝锥也称为“ST丝锥”、螺纹护套丝锥、是用于加工钢丝螺套安装孔的专用丝锥。



  标记方法:STd × p ST 为钢丝螺套专用内螺纹代号。

  标记示例:用在于轻合金上加工安装规格为 8 × 1.25 钢丝螺套底孔螺纹的专用丝锥,标记为 ST8 × 1.25



  丝锥攻丝困难处理办法:

  (1)底孔钻头选用过小:根据基体材质换用合适直径的钻头。

  (2)钻头磨损严重致底孔钻成锥形:换用新钻头。

  (3)底孔打歪:底孔报废。

  (4)所选丝锥与基体材料不合适:换用适合基体材料的丝锥。

  (5)直接使用成型锥所致:先用Ⅰ锥攻丝。

  (6)丝锥磨损严重:以钢丝螺套专用内螺纹底孔塞规检测,若通规不通即要换用新丝锥。

  (7)攻丝时,丝锥与底孔不同心:操作不正确,请正确操作。



  钢丝螺套的安装程序:

  安装钢丝螺套用内螺纹加工



  钻孔

  加工螺纹之前首先要选定钻孔用钻头直径。其原则是,使攻丝后螺孔的螺纹内径应符合相应标准对螺纹内径的规定。而机体材料不同所选钻头直径也应有一定差异。

  我们提供一般情况下常用规格应选用的钻头直径(见下表),也可参照下面的公式做近似计算。



  D钻头=d+(0.2~0.3)P(d:标准外螺纹的螺纹外径P:螺距)

  单位:mm

  规格 2×0.4 2.5×0.45 3×0.5 4×0.7 5×0.8 6×1

  钻头直径 2.1 2.6 3.1 4.2 5.2 6.3

  规格 8×1.25 10×1.5 12×1.75 16×2 20×2.5 24×3

  钻头直径 8.3 10.4 12.4 16.5 20.6 24.8

  也可参照下面的公式做近似计算:

  D钻头=d+(0.2~0.3) P

   D 标准外螺纹的螺纹外径

   P 螺距

  丝锥攻丝

  由于安装钢丝螺套用的内螺纹的规格是专用的,因此所用的丝锥也是专用的。目前都是由钢丝螺套生产厂成套提供。

  在订购钢丝螺套用丝锥时应向厂方提供如下说明:标准螺纹的公称外径、螺距、被加工的为何种材料、是通孔还是盲孔,及所要求的螺纹等级…诸类情况。

  对于在攻丝机上或加工中心上加工螺纹,则我们还可以提供单支使用的丝锥(一般在10×1.5以下)。
